電動柱塞閥U941 UJ941H


電動柱塞閥U941 UJ941H
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電動柱塞閥   產品型號 U941 UJ941H
  驅動方式 電動   連接形式 法蘭
  結構形式 直通式   密封材料 不銹鋼
  壓力范圍 1.6MPa   公稱通徑 DN50-DN500
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



電動柱塞閥U941 UJ941H介紹




一、電動柱塞閥U941 UJ941H產品概述

電動柱塞閥U941 UJ941H這類柱寒閥外形分Z字形和腰鼓形兩種,但內部結構和零件尺寸完全相同。有金屬和非金屬密封。電動頭來采用上海滬山閥門公司引進美國依米托克(Limitorque)技術生產的SMC系列多回轉型電動裝置,這種電動裝置在國內屬于上乘,其產品被我廠長期使用。

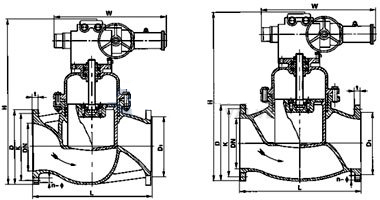

二、電動柱塞閥U941 UJ941H主要連接、結構尺寸

DN(mm)
尺寸
(UJ941H) U941SM
50 65 80 100 125 150 200 250 300 350 400 450 500
L 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
型號 SMC-03 SMC-00 SMC-00 SMC-00 SMC-0
SMC-1
SMC-0
SMC-1
SMC-1

SMC-1
SMC-2
SMC-1
SMC-2
SMC-1
SMC-2
SMC-1

SMC-2 SMC-3
W 865 910 910 910 940
1052
940
1052
1052 1052
1150
1052
1150
1052
1150
1150 1150
D 165 185 200 235 270 300 360
(375)
425
(450)
485
(515)
555
(580)
620
(666)
670
(685)
730
(755)
K 125 145 160 190 220 250 310
(320)
370
(385)
430
(450)
490
(510)
550
(585)
600
(610)
660
(670)
D1 99 118 132 156 184 211 274
(284)
330
(345)
389
(409)
448
(465)
503
(535)
548
(560)
609
(615)
t 20 22 24 24 26 28 30
(34)
32
(38)
34
(42)
38
(46)
40
(50)
42
(50)
44
(52)
n-φ 4-18 8-18 8-18 8-22 8-26 8-26 12-26
(12-30)
12-30
(12-33)
16-30(16-33) 16-33
(16-36)
16-36
(16-39)
20-36
(20-39)
20-36
(20-42)

三、電動柱塞閥U941 UJ941H生產所需的力距參數表

DN(mm)
尺寸
U941SM-25(40) (N.m)
50 65 80 100 125 150 200 250 300 350 400 450 500
PN2.5 120 220 240 320 480 550 1100 1400 1500 1800 2400 3000 4000
PN4.0 250 300 340 500 600 1000 2000 2600 2800 3400 4000 5000 5800

四、SMC系列閥門電動裝置技術參數

DN(mm)
尺寸
允許輸出轉矩(N.m) 速比范圍 允許推力(KN) 允許閥桿直徑(㎜) 參考重量(㎏)
SMC-04 110 18-90 35 26 40-45
SMC-03 270 15-130 45 38 60-70
SMC-00 500 11-148 90 50 100-110
SMC-0 970 12-198 150 65 130-150
SMC-1 1800 13-230 250 76 170-185
SMC-2 2700 10-200 300 89 190-210
SMC-3 5800 11-200 600 127 480-520

五、SMC系列典型規格技術參數

DN(mm)
尺寸
輸出轉矩
(N.m)
輸出轉速
(r/min)
電機功率
(kw)
電機堵轉電流
SMC-04 110 18 0.2 7.42
110 36 0.3 9.31
SMC-03 200 18 0.4 12.04
270 24 0.6 17.15
SMC-00 500 18 0.6 17.15
500 36 1.5 38.85
SMC-0 700 18 1.1 29.68
970 18 1.5 38.85
SMC-1 1200 12 1.5 38.85
1200 24 2.2 50.82
1800 12 2.2 50.82
SMC-2 1800 24 3.0 65.03
200 12 2.2 50.82
2700 12 3.0 65.03
SMC-3 4000 12 4.0 74.20
5800 12 5.5 91.63

注:1、表中所列為典型規格的技術參數,用戶如選用其它參數,訂貨時請說明。
2、表中電機堵轉電流值為產品數值。
