產品名稱：
|

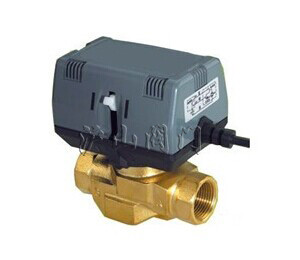

VC6013電動二通閥
|
產品型號：
|
VC6013
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭，螺紋
|
|
結構形式：
|
二通
|
密封材料：
|
丁腈橡膠(NBR)
|
|
使用介質：
|
冷凍水，熱水，低壓蒸汽
|
公稱通徑：
|
DN15-DN25
|
|
常用材質：
|
黃銅
|
技術咨詢：
|
021-31007323
|
一、VC6013電動二通閥簡介：
VC6013系列電動閥用于控制中央空調系統、采暖系統管道的開啟或關閉，達到控制室溫之目的。控制閥由單向磁滯同步馬達驅動，彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開閥信號，使電動閥接通交流電源而動作,開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣;當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控器設定的溫度范圍內。
二、VC6013電動二通閥優勢：
VC6013系列電動閥可選配帶輔助開關，應用于其他設備的控制；并可選用不同的接管形式，適應電壓，以滿足不同需要。其操作靈活，耐用可靠，工作噪音低。并能接受在常出現高溫環境的隱蔽式風機盤管裝置內可靠工作。
三、VC6013電動二通閥技術原理：
二通閥由溫度傳感器，比例積分溫度控制器和電動調節閥組成送風溫度控制系統，安裝在送風管道的溫度傳感器，把檢測到的溫度信號傳送至溫度控制器，由溫度控制器將溫度傳感器的檢測值與設定值不斷比較，同時不斷地輸出信號，控制電動調節閥的開度連接可調，終使溫度傳感器測量的環境溫度保持在設定的溫度范圍內。
四、VC6013電動二通閥材料說明：
閥體材料：鍛造黃銅
閥桿材料：黃銅
密封材料：丁腈橡膠(NBR)
驅動器底盤：不銹鋼
驅動器蓋：鋁合金
五、VC6013電動二通閥型號規格：
|
產品型號
|
GVG系列電動閥
|
GVG系列電動閥
|
|
材 料
|
黃銅閥體、不銹鋼基座、
鋁罩殼
|
黃銅閥體、閥芯、密封蝶、
不銹鋼閥桿、彈簧
|
|
可承壓力(MPa)
|
2.5MPa
|
|
閥體連接
|
標準圓柱管螺紋
|
|
適用介質
|
冷凍水、熱水或低壓蒸氣
|
|
適用液體溫度
|
2℃~105℃
|
|
環境溫度及濕度
|
0℃~50℃不凝露
|
|
水流控制方式
|
開關
|
|
驅動電源
|
AC220V(+10%、15%)，50Hz功耗≤5W
|
|
電機類別
|
磁滯同步電機，轉速500r/min
|
|
全行程時間
|
開6秒，關4秒
|
開8秒，關5秒
|
|
產品型號
|
閥門形式
|
聯接螺紋
|
流量系數
Kv
|
關閉壓差
(MPa)
|
工作
介質
|
流體
溫度
|
環境
溫度
|
承壓
(MPa)
|
電氣規格
|
存放溫度
|
|
VC6013GC21520A4
|
常閉二通
|
G1/2
|
2.0
|
0.25
|
冷凍/
熱水
|
2-94℃
|
＜40℃
|
2.5
|
220V
(±10%)
50-60Hz
|
-40-
+70℃
|
|
VC6013GC22043A4
|
常閉二通
|
G1/2
|
3.2
|
0.20
|
|
VC6013GC22032A4
|
常閉二通
|
G3/4
|
3.2
|
0.20
|
|
VC6013GC22046A4
|
常閉二通
|
G3/4
|
4.6
|
0.15
|
|
VC6013GC22557A4
|
常閉二通
|
G1
|
5.7
|
0.10
|
|
VC6013GC22568A4
|
常閉二通
|
G1
|
6.8
|
0.08
|
|
VC6013GB31532A4
|
分流三通
|
G1/2
|
3.2
|
0.15
|
|
VC6013GB32046A4
|
分流三通
|
G3/4
|
4.6
|
0.10
|
|
VC6013GB32557A4
|
分流三通
|
G1
|
5.7
|
0.10
|
六、VC6013電動二通閥分類特點：
1.驅動器由單項磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作。
2.用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。
3..開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。
二通閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
