閥體形式

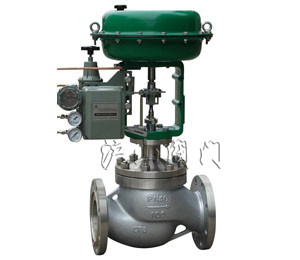

直通套筒單座鑄造球型閥

公稱通徑

40、50、65、80、100、150、200mm

公稱壓力

ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa

連接型式

密封面型式

FF、RF、RJ、LG、MFM

法蘭標準

JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

焊接標準

嵌接焊SW(40~50mm)；對接焊BW(65~200mm)

材料

鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等

上閥蓋

常溫型

-17~+230℃

伸長I型

-45~-17℃、 +230~+566℃

伸長II型

-100~-45℃

伸長III型

-196~-100℃

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥芯形式

套筒單座式柱塞型閥芯

套筒形式

分離式套筒

流量特性

等百分比特性(%)和線性特性(L)

材料

不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行器型式

HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構

膜片材料

乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍

20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)

供氣壓力

140~400KPa(HA型)、400~500KPa(VA6型、VP型)

氣源接口

RC1/4"(HA、VA型)、G3/8、1/2"(VP型)

環境溫度

-30~+70℃

作用形式

氣-關式或氣-開式

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

泄漏量

金屬閥座

小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級

回差

帶定位器

小于全行程的1%

不帶定位器

小于全行程的3%

基本誤差

帶定位器

小于全行程的±1%

不帶定位器

小于全行程的±5%

—

注：采用標準的V型聚四氟乙烯填料

可調范圍

50:1

公稱通徑

40

50

65

80

100

150

200

閥座直徑

Cv=4.0

Cv=6.3

25

Cv=6.3

25

32

25

32

40

32

40

50

40

50

65

65

80

100

80

100

125

額定Cv值

4.0

6.3

12

6.3

12

21

12

21

30

21

30

50

30

50

85

85

125

200

125

200

310

額定行程

35

38

50

75

公稱通徑DN(mm)

40、50、65、80、100、150、200mm

結構長度

由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。

閥體高度

執行器高度
