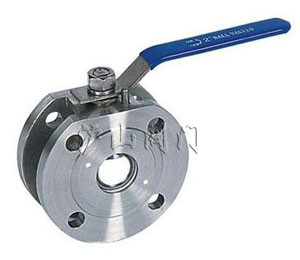

一、Q71超薄式對夾球閥概述
Q71超薄式對夾球閥參照意大利產品的特點，與普通不銹鋼氣動球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
二、Q71超薄式對夾球閥用途
Q71超薄式對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa
三、Q71超薄式對夾球閥主要零件材料
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
碳鋼WCB
|
|
2
|
球
|
不銹鋼316/304
|
不銹鋼SS304
|
|
3
|
密封墊
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
閥桿
|
不銹鋼316/304
|
不銹鋼SS304
|
|
5
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
6
|
定位鎖
|
不銹鋼SS304
|
不銹鋼SS304
|
|
7
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
8
|
閥桿螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
9
|
填料壓套
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
手柄套
|
塑料
|
塑料
|
|
11
|
密封瓶帽
|
不銹鋼316/304
|
不銹鋼SS304
|
|
12
|
墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
四、Q71超薄式對夾球閥主要連接尺寸及重量 (單位：mm)
|
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
5″
|
6″
|
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
76
|
100
|
125
|
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
