產品名稱：
|
手動氣動緊急切斷閥
|
產品型號：
|
SQDQ421F
|
|
驅動方式：
|
手動、氣動
|
連接形式：
|
法蘭
|
|
適用介質：
|
天然氣、液化氣等
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
2.5-4.0MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、手動氣動緊急切斷閥--產品概述：

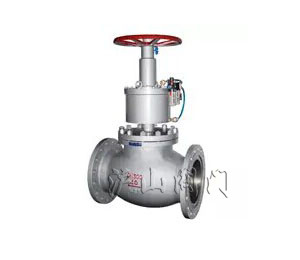

SQDQ421F手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動，在沒有氣源/電源的情況下，可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。
SQDQ421F手動氣動緊急切斷閥利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉閥門。適用于氨氣/燃?xì)鈨?chǔ)罐，管道出入口控制切斷流量的安全閥門。
氣動緊急切斷閥結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。
二、手動氣動緊急切斷閥--性能規范:
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮?dú)?/span>`無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼：304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
三、作用原理和結構說明：
1.當氣源給壓時，先導閥開啟，通過與閥瓣之間的導槽是進口端卸壓，以減小啟閉力，使切斷閥開啟省力而迅速，當氣源卸壓時緊急切斷閥自動關閉。
2.氣動切斷閥設有易熔化塞自動切斷裝置，當環境溫度達到75±5℃時易熔合金熔化，氣缸卸壓，使貯罐切斷閥自動關閉。
3.站用切斷閥采用聚四氟乙烯密封面，密封性良好。
4.儲罐切斷閥驅動部分和受壓閥體分開，容易更換氣缸易損件及氣缸○型圈。
5.主要運動部件采用含鉻不銹鋼，耐蝕性良好。
四、主要外形尺寸和連接尺寸(參照構圖)：
|
DN
|
D
|
D1
|
D2
|
b
|
F
|
z-Ф
|
|
25
|
115
|
85
|
65
|
16
|
2
|
4-Ф14
|
|
32
|
135
|
100
|
78
|
18
|
2
|
4-Ф18
|
|
40
|
145
|
110
|
85
|
18
|
2
|
4-Ф18
|
|
50
|
160
|
125
|
100
|
20
|
3
|
4-Ф18
|
|
65
|
180
|
145
|
120
|
22
|
3
|
8-Ф18
|
|
80
|
195
|
160
|
135
|
22
|
3
|
8-Ф18
|
|
100
|
230
|
190
|
160
|
24
|
3
|
8-Ф23
|
|
125
|
270
|
220
|
188
|
28
|
3
|
8-Ф25
|
|
150
|
300
|
250
|
218
|
30
|
3
|
8-Ф25
|
|
200
|
360
|
310
|
278
|
34
|
3
|
12-Ф25
|
|
250
|
425
|
370
|
332
|
36
|
3
|
12-Ф30
|
|
300
|
485
|
430
|
390
|
40
|
3
|
16-Ф30
|
五、手動氣動緊急切斷閥--特別優點：
手動氣動緊急切斷閥針對普通鑄剛閥門耐腐蝕性能差、殼體易穿孔的缺點，根據介質具體特性，雙功能切斷閥在閥體材料上選用耐腐蝕鋼（碳素鋼添加耐蝕合金元素），可耐氨氣、燃?xì)飧g，低溫可至－40℃,大限度保證工況條件使用要求。結構采用日本切斷閥技術，閥體全部利用精鑄，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
六、手動氣動緊急切斷閥--注意事項：
切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。流經閥體內的介質應該是無雜質和無顆粒的氣體。
常閉式切斷閥；電磁閥斷電排氣,閥門自動關閉。應每天在不生產時將閥門關閉，避免彈簧長期壓縮疲勞失靈，降低切斷閥密封的性能。影響正常工作生產。
常開式切斷閥；電磁閥通電進氣,氣壓關閉閥門。關閉電磁閥排氣，閥門重新開啟。
