產品名稱：
|

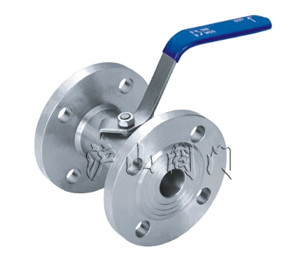

廣式法蘭球閥
|
產品型號：
|
Q41F
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
適用溫度：
|
-20~232℃~350℃
|
適用介質：
|
水、油、氣及某些腐蝕性液體
|
|
壓力范圍：
|
1.0～6.4MPa
|
公稱通徑：
|
DN15-DN100
|
|
常用材質：
|
WCB、304、316
|
技術咨詢：
|
021-31007323
|
一、廣式法蘭球閥用途
Q41F廣式法蘭球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
二、Q41F-16C型廣式法蘭球閥主要零件材料
|
適用介質
|
型號
|
閥體
|
球體、閥桿
|
手柄
|
密封圈
|
墊片、填料
|
|
水、蒸汽、油品
|
Q41F-16C、Q41F-25C
Q41F-40C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不
銹
鋼
SS304
|
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL
|
聚四氟乙烯PTFE對位聚苯PPL
|
|
硝酸類
|
Q41F-16P、Q41F-25P
Q41F-40P
|
SS304/1Cr18Ni19Ti
|
SS304/1Cr18Ni9Ti
|
|
醋酸類
|
Q41F-16R、Q41F-25R
Q41F-40R
|
SS316/Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|
三、Q41F-16C型廣式法蘭球閥主要尺寸
|
公稱通徑
|
d
|
d2
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d1
|
H
|
W
|
|
DNmm
|
in
|
|
15
|
1/2
|
10
|
15
|
92
|
95
|
65
|
45
|
14
|
2
|
4-14
|
60
|
110
|
|
20
|
3/8″
|
12.6
|
20
|
106
|
75
|
105
|
55
|
14
|
2
|
4-14
|
65
|
110
|
|
25
|
1″
|
17
|
24
|
109
|
85
|
115
|
65
|
16
|
2
|
4-14
|
70
|
110
|
|
32
|
1 1/4″
|
22
|
32
|
126
|
100
|
135
|
78
|
16
|
2
|
4-18
|
85
|
145
|
|
40
|
1 1/2″
|
25
|
38
|
136
|
110
|
145
|
85
|
16
|
3
|
4-18
|
90
|
145
|
|
50
|
2″
|
32
|
46
|
154
|
125
|
160
|
100
|
18
|
3
|
4-18
|
98
|
177
|
|
65
|
2 1/2″
|
44
|
60
|
170
|
145
|
180
|
120
|
20
|
3
|
8-18
|
110
|
190
|
|
80
|
3″
|
50
|
72
|
195
|
160
|
195
|
135
|
22
|
3
|
8-18
|
130
|
240
|
|
100
|
4″
|
65
|
92
|
215
|
180
|
215
|
155
|
22
|
3
|
8-18
|
150
|
260
|
