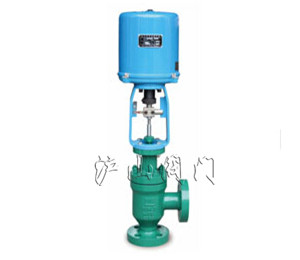

ZRHJ電動角式調節閥


ZRHJ電動角式調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 電動角式調節閥   產品型號 ZRHJ
  驅動方式 電動   連接形式 法蘭
  結構形式 角式   密封材料 金屬夾石墨密封墊
  壓力范圍 1.6~10.0MPa   公稱通徑 DN20-DN200
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZRHJ電動角式調節閥介紹

ZRHJ電動角式調節閥專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處,由于角式調節閥角式閥體無死角,便于吹掃,維護簡單而廣泛應用。可使用單座或者平衡式套筒閥瓣上,一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。

二、ZRHJ電動角式調節閥標準規格

閥體型式:角式鑄造球型閥體
閥芯型式:單座、套筒型閥芯
公稱通徑:DN20~200 NPS3/4〞~ 8〞
公稱壓力:PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
法 蘭 距:符合IEC 60534
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)、波紋管密封型、
保溫夾套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:電動:3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

三、ZRHJ電動角式調節閥型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列電動調節閥     R:電動3810L執行機構
D:電動PSL執行機構
直行程 J:標準型角式單座調節閥
JF:軟密封角式單座調節閥
JM:標準型角式套筒調節閥
JT:兩級籠式套筒角式調節閥
JG:帶散熱型角式調節閥
JV:波紋管型角式調節閥
JD:低溫型角式調節閥
PN16=16
CL150LB=150LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
DN25= DN252
NPS1〞= NPS 1〞
如:Z型電動角式單座調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZRHJ-16C DN50

四、ZRHJ電動角式調節閥性能

流量特性 直線、等百分比、快開
可調范圍 50:1 (CV<6.3 30:1)
額定CV值 等百分比CV1.6~630 ,直線CV1.8~690
允許泄漏量 硬密封:IV級(0.01% 閥額定容量) 軟密封:VI級(氣泡級)
泄漏量標準:GB/T 4213
性能指標   氣動 電動
基本誤差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死區% ≤0.6 ≤1.0
始終點偏差% ±2.5 ±2.5
額定行程偏差% ≤2.5 ≤2.5

五、ZRHJ電動角式調節閥選用參數表

閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Cv 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630
直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
公稱通徑 行程 可選流量系數Cv(★標準型 ●推薦 ○定制)
DN20 16mm
DN25
DN32 25 mm
DN40
DN50
DN65 40mm
DN80
DN100
DN125 60mm
DN150
DN200
電動執行機構 金屬密封大允許壓差(MPa)
型號 推力(N)
3810L-08 800 6.4 5.5 3.5 2.38 1.52
3810L-20 2000 6.4 6.4 6.4 4.77 3.05 1.86 1.19 0.76
3810L-30 3000           2.79 1.79 1.14
3810L-50 5000           4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500                 1.35 0.8 0.57 0.39 0.26 0.16
3810L-99 10000                       0.61 0.42 0.20
3810L-160 16000                       0.97 0.67 0.35
