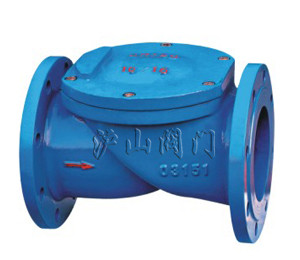

H44X(SFCV)型橡膠瓣止回閥


H44X(SFCV)型橡膠瓣止回閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 橡膠瓣止回閥   產品型號 H44X(SFCV)
  驅動方式 手動   連接形式 法蘭
  結構形式 單瓣式   密封材料 橡膠
  壓力范圍 1.0~1.6MPa   公稱通徑 DN50-DN600
  常用材質 鑄鐵   技術咨詢 021-31007323





一、H44X(SFCV)型橡膠瓣止回閥介紹

H44X(SFCV)型橡膠瓣止回閥 結構圖-滬山閥門制造(上海)有限公司



     H44X(SFCV)型橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底.外層披翟橡膠制成閥瓣開關壽命可達l00萬次。該閥采用全流面積式設計,具有水頭損先小,不易堆積雜物維修簡便等特性。   該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。滑道滾球式止回閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。


二、H44X(SFCV)型橡膠瓣止回閥主要零件材料

零件名稱 閥 體 閥 蓋 閥 瓣
材料 鑄 鐵 鑄 鐵 鋼材+強化尼龍布


三、H44X(SFCV)型橡膠瓣止回閥主要規格

型 號 公稱壓力PN(MPa) 密封試驗壓力(MPa) 殼體試驗壓力(MPa) 高工作壓力(MPa) 介質保溫
H44X-10 1.0 1.1 1.5 1.0 0-80℃
H44X-16 1.6 1.76 2.4 1.6


四、H44X(SFCV)型橡膠瓣止回閥主要外形尺寸(法蘭連接尺寸按GB4216的規定)

型 號 DN L D D1 dn n
H44X-10 16 50 203 165 125 17.5 4
65 216 185 145 17.5 4
80 241 200 160 17.5 8
100 292 220 180 17.5 8
150 356 285 240 22 8
200 495 240 295 22 8
250 622 395 350 22 12
300 698 445 400 22 12
350 787 505 460 22 16
400 914 565 515 22 16
450 978 615 565 26 20
500 978 670 620 26 20
600 1295 780 725 30 20
