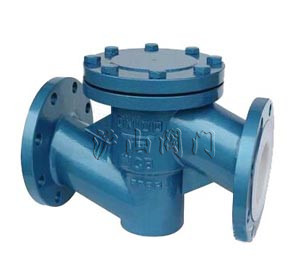

二、H41J升降式襯膠止回閥產品概述
設計與制造：GB12235 結構長度：GB12221 法蘭連接：GB4216
用途：本閥專用于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。防止各類管路或設備上的介質逆流的單向啟閉，
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN0.6、1.0、1.6
測試：襯里層：電火花檢測 實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
材料：閥體：鑄鐵、球墨鑄鐵、碳鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼
襯里：橡膠 閥瓣：碳鋼完全包覆橡膠
部件列表：1、閥體2、閥蓋3、閥體襯里4、閥瓣
三、H41J升降式襯膠止回閥主要外形尺寸
|
公稱通徑
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-Фd
|
|
15
|
1.6
1.0
|
1.6
1.0
|
130
|
95
|
65
|
4-13.5
|
|
20
|
150
|
105
|
75
|
4-13.5
|
|
25
|
160
|
115
|
85
|
4-13.5
|
|
32
|
180
|
140
|
100
|
4-17.5
|
|
40
|
200
|
150
|
110
|
4-17.5
|
|
50
|
230
|
165
|
125
|
4-17.5
|
|
65
|
290
|
185
|
145
|
4-17.5
|
|
80
|
310
|
200
|
160
|
6/2-17.5
|
|
100
|
350
|
220
|
180
|
6/2-17.5
|
|
125
|
400
|
250
|
210
|
6/2-17.5
|
|
150
|
480
|
285
|
240
|
6/2-22
|
|
200
|
600
|
340
|
295
|
6/2-22
|
|
250
|
730
|
395
|
350
|
10/2-22
10/2-22
|
