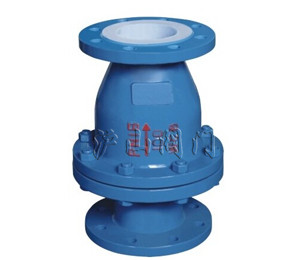

H44Fs旋啟式襯氟塑料止回閥


H44Fs旋啟式襯氟塑料止回閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 旋啟式襯氟塑料止回閥   產品型號 H44Fs
  驅動方式 手動   連接形式 法蘭
  結構形式 旋啟式   密封材料 氟塑料
  壓力范圍 0.6~1.6MPa   公稱通徑 DN20-DN400
  常用材質 鑄鐵、球墨鑄鐵、碳鋼   技術咨詢 021-31007323



一、H44Fs旋啟式襯氟塑料止回閥介紹

  H44Fs旋啟式襯氟塑料止回閥可以在硫酸、硝酸、醋酸、磷酸、鹽酸、過氯化氫、王水等強腐蝕性介質下正常使用。該止回閥的閥瓣呈圓盤狀,繞閥座通道的轉軸作旋轉運動,因閥內通道成流線形,流動阻力比升蝶式止回閥小,適用于低流速和流動不常變化的大口徑場合。

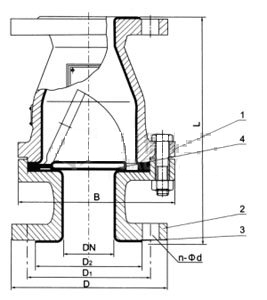

H44Fs旋啟式襯氟塑料止回閥 結構圖

設計與制造:GB12236
結構長度:GB12221
法蘭連接尺寸:GB4216

二、H44Fs旋啟式襯氟塑料止回閥用途

    該閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,具有強度高、耐腐蝕性能好的特點。H41Fs升降式襯氟塑料止回閥適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向啟閉。
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:0.6、1.0、1.6

三、H44Fs旋啟式襯氟塑料止回閥測試

襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN閥體:PN×1.5 密封:PN×1.1

四、H44Fs旋啟式襯氟塑料止回閥材料

上閥體:鑄鐵、球墨鑄鐵、碳鋼 下閥體:鑄鐵、球墨鑄鐵、碳鋼 襯里:氟塑料
閥瓣:碳鋼完全包覆氟塑料

五、H44Fs旋啟式襯氟塑料止回閥部件列表

1、上閥體、2、下閥體3、閥體襯里4、閥瓣
公稱通徑 公稱壓力 工作壓力 L D D1 D2 n-Фd B 質量
20 1.0 1.0 160 105 75 59 4-14 128
25 160 115 85 68 4-14 128
32 180 140 100 78 4-18 150 4.5
40 200 150 110 88 4-18 160 7
50 230 165 125 102 4-18 178 8
65 290 185 145 122 4-18 205 10
80 310 200 160 133 8-18 230 18
100 350 220 180 158 8-18 255 24
125 400 250 210 184 8-18 305 30.5
150 480 285 240 212 8-22 345 47.5
200 500 340 295 268 8-22 415 63.5
250 0.6 0.6 550 395 350 320 12-22 495 96.5
300 0.4 620 445 400 370 12-22 540 14
350 698 505 460 430 16-22 620 244
400 787 565 515 482 16-22 680
