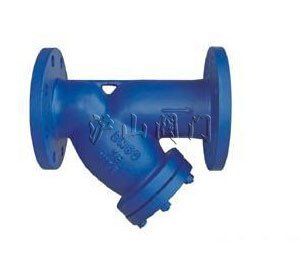

GL41Fs過濾器


GL41Fs過濾器
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 過濾器   產品型號 GL41Fs
  驅動方式 手動   連接形式 法蘭
  適用介質 強堿,鹽,強氧化劑和有機溶劑   密封材料 氟塑料
  壓力范圍 1.0~2.5MPa   公稱通徑 DN20-DN200
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、GL41Fs過濾器介紹



      GL41Fs過濾器采用閥體內部構件均為襯里部件,使產品在幾乎所有強酸,強堿,鹽,強氧化劑和有機溶劑等介質中均能適用。籃式過濾器在管道中起過濾作用,是管道安裝中不可缺少的閥門配件。

設計與制造:HG/T21562
結構長度:GB 12221(長系列)
法蘭連接尺寸:JB78 JB79 HG5010、ANSI B16.5、JIS2212



二、GL41Fs過濾器用途
       本閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路,具有強度高、耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級: 1.0 1.6 2.5



三、GL41Fs過濾器測試
襯里層:電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力:PN 閥體:PN×1.5 密封:PN×1.1



四、GL41Fs過濾器材料
閥體:鑄鐵、碳鋼 閥蓋:鑄鐵、碳鋼 襯里:FEP、PCTFE
過濾網:PTFE 螺栓:碳鋼 螺母:碳鋼



五、GL41Fs過濾器部件列表
1、閥體2、閥蓋3、閥體襯里4、過濾網
公稱通徑 L D D1 D2 b n-Фd f H1 H 質量
DN NPS
20 3/4 150 105 75 55 16 4-14 2 70 122 3.3
25 1 160 115 85 65 16 4-14 2 78 135 4.2
32 11/4 190 135 100 78 18 4-18 2 86 156 6.6
40 11/2 200 145 110 85 18 4-18 3 92 164 7.3
50 2 230 160 125 100 20 4-18 3 102 182 12
65 21/2 250 180 145 120 20 4-18 3 115 205 16
80 3 280 195 160 135 22 8-18 3 135 232 23
100 4 320 215 180 155 24 8-18 3 156 263 32
125 6 400 245 210 185 26 8-18 3 248 370 39
150 8 500 280 240 210 28 8-23 3 285 425 53
200   600 335 295 265 30 8-23 3 362 530 89

注:此表系JB78 PN1.6MPa法蘭連接尺寸標準
