產品名稱：
|
電動籠式單座調節閥
|
產品型號：
|
ZD(R)HL
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
籠式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6～10.0MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
ZD(R)HL電動籠式單座調節閥
|
|
|
|

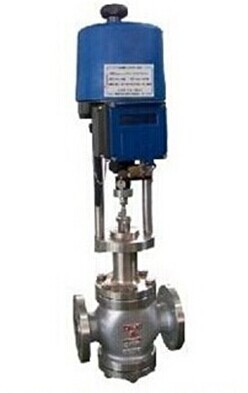

ZRSL電動籠式單座調節閥(套筒結構）
|

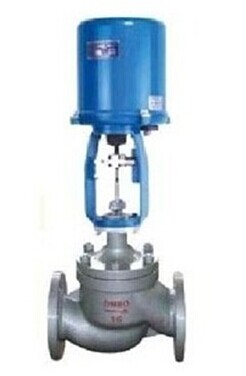

ZDSL電動籠式單座調節閥(單座結構）
|
一、電動籠式單座調節閥 概述
電動籠式單座調節閥是一種壓力平衡調節閥,采 用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者 電動執行機構，流道呈S流線型，選用進口密封環。整體具 有工作平穩、允許壓差大、流量特性精確噪音低等特點。特 別適用于允許壓差小、閥前后壓差較大的工作場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級； 流量特性有直線、等百分比。多種規格可供選擇

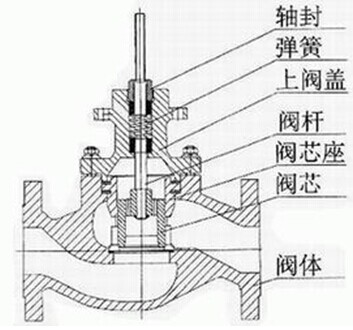

二、電動籠式單座調節閥主要零件材料
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
閥座
|
304
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
導向套
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
304
|
316
|
316L
|

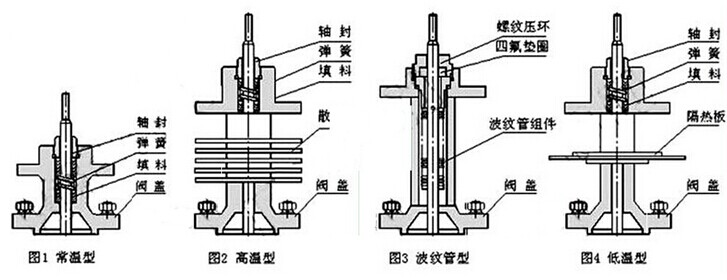

三、電動籠式單座調節閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
四、電動籠式單座調節閥 主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數
(KV)
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN（MPa）
|
1.6 2.5 4.0 6.4 10.0
|
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
工作溫度t（℃）
|
普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
|
|
輸入信號
|
0-10mADC、4-20mADC、220VAC（開關信號）
|
|
電源電壓
|
220VAC 50Hz
|
五、電動籠式單座調節閥 電動執行機構
1、電動執行機構主要性能參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
381LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配3610L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配361L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
|
泄量量L/H
|
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
|
3、、允許壓差
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差△P（MPa）
|
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

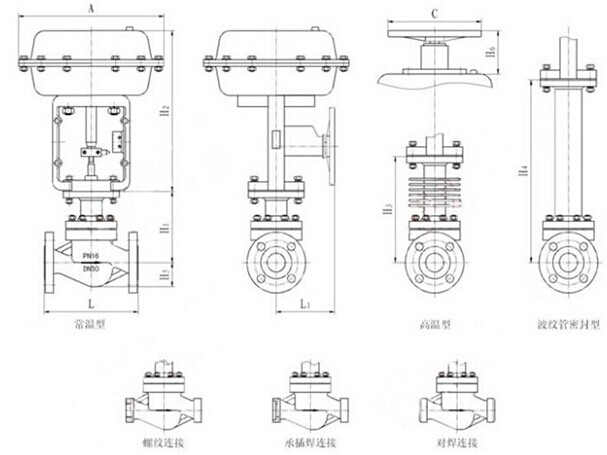

六、電動籠式單座調節閥 主要外型尺寸
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
結構長度
（L）
|
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常溫型
（H）
|
PN16/25
|
699
|
711
|
728
|
728
|
731
|
827
|
839
|
857
|
895
|
1140
|
1160
|
1305
|
1512
|
|
PN40
|
679
|
721
|
738
|
738
|
741
|
837
|
849
|
867
|
905
|
1150
|
1180
|
1335
|
1565
|
|
PN64/100
|
682
|
733
|
750
|
750
|
753
|
849
|
861
|
879
|
917
|
1180
|
1240
|
1385
|
1605
|
|
高溫型
（H）
|
PN16/25
|
849
|
861
|
893
|
893
|
901
|
975
|
1024
|
1067
|
1250
|
1400
|
1420
|
1513
|
1670
|
|
PN40
|
859
|
871
|
903
|
903
|
911
|
985
|
1034
|
1077
|
1260
|
1415
|
1440
|
1545
|
1690
|
|
PN64/100
|
875
|
885
|
915
|
915
|
923
|
997
|
1055
|
1095
|
1280
|
1450
|
1465
|
1575
|
1720
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
