產品名稱：
|

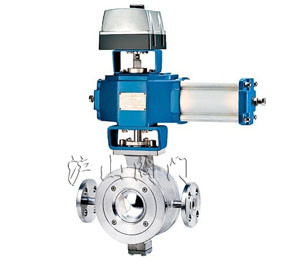

氣動V型夾套保溫球閥
|
產品型號：
|
ZSS-HVT
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
V型
|
密封材料：
|
不銹鋼、PTFE
|
|
壓力范圍：
|
1.6～2.5MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZSS-HVT氣動V型夾套保溫球閥概述
ZSS-HVT氣動V型夾套保溫閥是一種直角回轉結構的高級控制閥，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和V型閥結構組成，它與電氣閥門定位器配套使用，可實現比例調節;與電磁閥及控制箱配套使用，可實現二位切斷控制。V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
二、ZSS-HVT氣動V型夾套保溫球閥產品特點
1、氣動V型球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度(0-90°任意角度)，實現調節控制流量等參數。控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。
2、ZSS/HR氣動O型切斷球閥具有出色的調節特性：V型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、大可靠(安全)性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：V型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10--5×額定流量系數。
7、超強的剪切能力：V型閥采用金屬硬密封結構時，V型閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
二、ZSS-HVT氣動V型夾套保溫球閥產品標準
公稱壓力：PN1.6、2.5Mpa、ANSI150
公稱通徑：DN20～300mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
流量特性：近似等百分比。
氣源壓力：0.5～0.7Mpa
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
氣動執行器：ZXQ系列單活塞執行器
主要材質：閥體 (1)WCB (2)304 (3)316 (4)316L
閥芯 (1)304 (2)316 (3)316L
可選附件：(1)電氣閥門定位器：A.進口 B.國產
(2)電磁閥、回訊器
(3)連接法蘭、螺栓：A.A3鋼 B.不銹鋼
