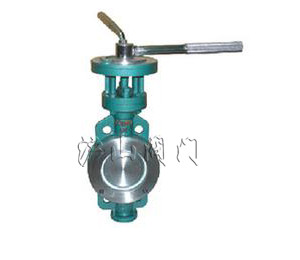

DT73對夾式彈性硬密封蝶閥


DT73對夾式彈性硬密封蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 對夾式彈性硬密封蝶閥   產品型號 DT73
  驅動方式 手動   連接形式 對夾
  結構形式 三偏心   密封材料 不銹鋼、聚內脂、抗磨材料
  壓力范圍 1.6~6.4MPa   公稱通徑 DN50-DN150
  常用材質 碳鋼、不銹鋼、合金鋼   技術咨詢 021-31007323



一、DT73對夾式彈性硬密封蝶閥介紹


Dt73對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統氣動蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上,是調節流量和截?cái)嗔黧w的佳裝置。

二、DT73對夾式彈性硬密封蝶閥特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便;
2、本蝶閥采用不銹鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性;
3、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5、本蝶閥結構獨特,“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠;
6、耐高溫、耐低溫、耐腐蝕性。

三、DT73對夾式彈性硬密封蝶閥采用標準

設計標準:GB/T 12238-1989 法蘭連接尺寸:GB/T9113.1-2000; GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000; 結構長度:GB/T12221-1989 壓力試驗:GB/T 13927-1992

四、DT73對夾式彈性硬密封蝶閥主要技術參數

公稱通徑 DN 50~150
公稱壓力 PN 1.0 1.6 2.5
試驗壓力 強度實驗 1.5 2.4 3.75
密封實驗 1.1 1.76 2.75
氣密封實驗 0.6 0.6 0.6
適用介質 水、蒸汽、油品、酸類腐蝕性等
適用溫度 -40℃~600℃

五、DT73對夾式彈性硬密封蝶閥主要零件材質

零件名稱 材質
閥體 鑄鐵、鑄鋼、不銹鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨
注:Dt-代表彈性密封結構。

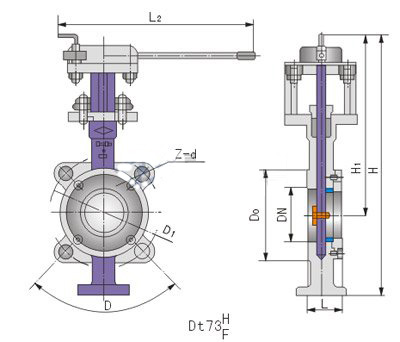

六、DT73對夾式彈性硬密封蝶閥主要外形和連接尺寸

產品名稱 公稱通徑 結構長度(標準值 外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值)
1.0MPa 1.6 MPa 2.5 MPa
Dt73H/F-(10.16.25)
C.P.R.V系列
對夾式彈性密封
蝶閥
mm inch L L2 H H1 D1 Z-d a D1 Z-d a D1 Z-d a
50 2 43 265 330 350 125 4-18 90° 125 4-18 90° 125 4-18 90°
65 21/2 46 265 362 267 145 4-18 90° 145 4-18 90° 145 4-18 90°
80 3 49 320 375 275 160 8-18 45° 160 8-18 45° 160 8-18 45°
100 4 56 320 410 295 180 8-18 45° 180 8-18 45° 190 8-22 45°
125 5 64 340 425 305 210 8-18 45° 210 8-18 45° 220 8-26 45°
150 6 70 390 465 320 240 8-22 45° 240 8-22 45° 250 8-26 45°
