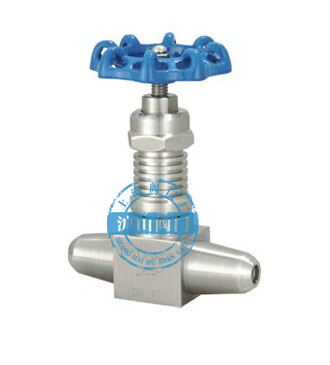

J61Y焊接式針型閥


J61Y焊接式針型閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程


  產品名稱

J61Y焊接式針型閥

  產品型號

J61Y

  驅動方式

手動

  連接形式

焊接

  適用介質

水、蒸汽、油品

  密封材料

 硬質合金

  壓力范圍

32.0MPa

  公稱通徑

DN6-DN25

  常用材質

碳鋼、不銹鋼、鍛鋼

  技術咨詢

021-31007323


J61Y焊接式針型閥介紹

    焊接式針型閥是電力,電氣,機電設備工程,電控設備工程中應用多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61W針型閥,外表美觀,密封性能好,耐壓高,拆裝維護方便。

一、技術介紹:


型號

J61型焊接式針型截止閥

材質:碳鋼

連接形式:法蘭

公稱通徑:100 mm

適用介質:水

壓力環境:高壓

工作溫度:高溫

流動方向:單向

驅動方式:電磁

零部件及配件:配件

形態:蝶式

類型:二通式

標準:國標

外形:大型


二、結構形式:
壓力表三通閥采用上螺紋閥桿結構,避免了介質與閥桿螺紋的直接接觸。
采用硬質鈷鉻鎢合金鋼球閥瓣,大大提高了閥瓣在高溫工況的材質硬度,且介質沖刷時閥瓣做三維旋轉,顯著提高了閥瓣抗苛刻工況沖蝕的性能,解決了密封面內漏問題。
此閥主要應用電站一次門蒸汽和熱循環水等處。



三、應用規范:
1、設計制造:GB/T 12224-1989; JB/T 3595-2002
2、連接形式:對焊式連接
3、結構特征:錐面密封;球面密封;上閥桿螺紋
4、閥門檢驗和實驗:JB/T 9092-1999
5、材料:碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定

四、性能規范 單位:MPa
實驗項目 壓力值
公稱壓力 32
殼體實驗 48
密封試驗 35.2
氣壓試驗 19.2
適用溫度 ≤450℃
適用介質 水、蒸汽、油品等

五、主要零件材料:
型號 閥體 接頭 閥桿 螺帽 填料
J61H-320 20# 20# 2Cr13 20# 柔性石墨
J61W-320P 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
J61Y-320V 12CrMoV 12CrMoV 12CrMoV 20#

六、主要外形尺寸:
規格 Ф L H Do 重量
DN6 Ф10 80 90 63 0.8
DN10 Ф14 96 100 78 1.0
DN15 Ф16 108 102 78 1.2
DN20 Ф20 117 128 100 1.5
DN25 Ф24 145 160 110 2.0
