產品名稱：
|

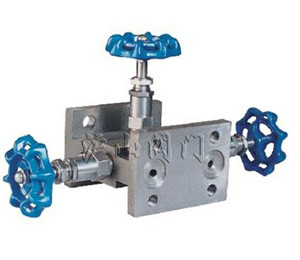

1151法蘭式三閥組
|
產品型號：
|
1151
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
硬質合金、不銹鋼
|
|
壓力范圍：
|
16.0MPa
|
公稱通徑：
|
DN6
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
一、1151法蘭式三閥組介紹
1151法蘭式三閥組組與1151系列羅斯蒙特電容差壓變送器配套安裝，用于從引壓點將信號引入1151系列差壓力變送器正/負測量室，使引壓點與測量室接通或斷開，通過法蘭與變送器直接連接。
二、1151法蘭式三閥作用：
1、在管道由初始狀態（空）加入介質時，傳感器兩側壓力會突然變化，壓差增大，為避免，應先關閉傳感器兩側的閥A、B，打開旁通閥C；
2、在介質充滿管道，并趨近平穩、平衡后，逐漸打開A、B，使傳感器兩側均勻施加壓力；
3、最后關閉閥C，傳感器開始正常工作；
4、關閉順序與上述情況相反；
5、運行一段時間后清洗管道，傳感器部分不受影響（管路被旁通）。
三、1151法蘭式三閥組結構形式：
1151型三閥組適用于與美國斯蒙特公司的1151系列電容差壓變送器產品配套，其作用是從引壓點將信號引入1151系列差壓變送器正負測量室，使引壓點與測量室接通或斷開，為1151電容變送器不可缺少的配件。
四、1151法蘭式三閥組應用規范：
1、設計制造：GB/T 12224-1989；JB/T 8473-1996
2、連接形式：法蘭式連接；NPT內螺紋；對焊式管接頭
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
五、1151法蘭式三閥組性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
16
|
|
殼體實驗
|
24
|
|
密封試驗
|
17.6
|
|
氣壓試驗
|
9.6
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸汽、油品等
|
六、1151法蘭式三閥組主要零件材料：
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
1151-160
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
1151-160P
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
七、1151法蘭式三閥組主要外形尺寸：
|
規格
|
A
|
A1
|
B
|
B1
|
N-Ф
|
N-M
|
重量
|
|
DN6
|
54
|
54
|
41
|
41
|
4-Ф12
|
4-M10
|
2.2
|
