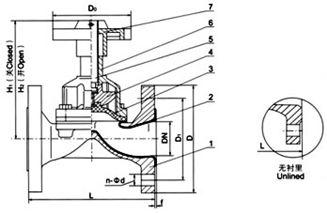

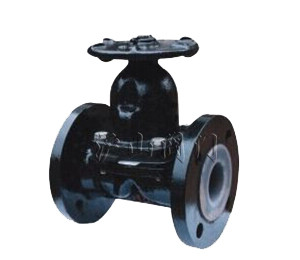

EG41J(襯膠)堰式隔膜閥部件列表：1.閥體 2.閥體襯里 3.隔膜 4.閥瓣 5.閥桿 6.閥蓋 7.手輪
設計與制造：BS5156
結構長度：5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
一、EG41J(襯膠) 堰式隔膜閥用途：
EG41F(無襯里)EG41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
壓力等級：PN(MPa) 0.6 1.0 1.6
二、EG41J(襯膠) 堰式隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
三、EG41J(襯膠) 堰式隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5 密封：PN×1.1
四、EG41J(襯膠) 堰式隔膜閥結構特點：
隔膜閥是一種特殊形式的截?cái)嚅y： 1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
五、EG41J(襯膠) 堰式隔膜閥主要連接尺寸：
公稱通徑
DN
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Фd
mm
|
f
mm
|
H1
mm
|
H2
mm
|
D0
mm
|
質量
Kg/kilos
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
4-14
|
2
|
90
|
99
|
66
|
2
|
|
20
|
117
|
105
|
75
|
4-14
|
2
|
93
|
103
|
66
|
3
|
|
25
|
127
|
115
|
85
|
4-14
|
2
|
100
|
112
|
66
|
4
|
|
32
|
146
|
140
|
100
|
4-18
|
2
|
127
|
144
|
96
|
6.5
|
|
40
|
159
|
150
|
110
|
4-18
|
2
|
136
|
56
|
96
|
7.5
|
|
50
|
190
|
165
|
125
|
4-18
|
2
|
151
|
177
|
96
|
10
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-18
|
2
|
183
|
213
|
165
|
16
|
|
80
|
254
|
200
|
160
|
8-18
|
2
|
190
|
230
|
230
|
23.5
|
|
100
|
305
|
220
|
180
|
8-18
|
2
|
242
|
285
|
280
|
34
|
|
125
|
356
|
250
|
210
|
8-18
|
3
|
285
|
648
|
280
|
44
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
353
|
431
|
368
|
67.5
|
|
200
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
445
|
537
|
483
|
141.5
|
|
250
|
635
|
395
|
350
|
12-22
|
5
|
598
|
734
|
500
|
229
|
|
300
|
0.4
|
749
|
445
|
400
|
12-22
|
5
|
698
|
778
|
560
|
321
|
|
350
|
787
|
505
|
460
|
16-22
|
5
|
723
|
883
|
560
|
360
|
|
400
|
0.25
|
914
|
565
|
515
|
16-26
|
5
|
868
|
1078
|
640
|
584
|
