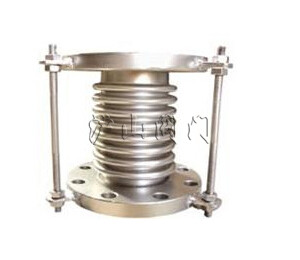

補償器


補償器
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 補償器  適用介質 強腐蝕性介質
  驅動方式 手動   連接形式 法蘭
  適用溫度 ≤120℃、≤150℃   密封材料 氟塑料
  壓力范圍 1.6~2.5MPa   公稱通徑 DN40-DN1600
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、補償器介紹

      補償器習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管截止閥(一種彈性元件)和端管、支架、法蘭、導管等附件組成。 屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。供熱上,為了防止供熱管道升溫時,由于熱伸長或溫度應力而引起管道變形或破壞,需要在管道上設置補償器,以補償管道的熱伸長,從而減小管壁的應力和作用在閥件或支架結構上的作用力。


設計與制造:HG/T21562
結構長度:GB 12221(長系列)
法蘭連接尺寸:JB78 JB79 HG5010、ANSI B16.5、JIS2212

二、補償器用途

本閥專用于控制強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路,具有強度高、耐腐蝕性能好的特點。
適用溫度:≤120℃、≤150℃、(可按照襯里材料)
壓力等級: GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K

三、補償器測試

襯里層:電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力:PN 閥體:PN×1.5 密封:PN×1.1

四、補償器材料

波紋管:碳鋼、不銹鋼 法蘭:碳鋼、不銹鋼 螺栓:碳鋼、不銹鋼 螺母通:碳鋼、不銹鋼 襯里:氟塑料

五、補償器部件列表

1、連接法蘭2、波紋管3、車里4、導棒5、加強圈
公稱通徑 公稱壓力 L ±△X ±△Y a D1 n-Фd 質量
DN NPS
40 11/2 1.6 190 3.5 1.5 14 110 4-18 6.9
50 2 210 4.5 1.5 12 125 4-18 9.2
65 21/2 225 5 1.5 10 145 4-18 12.5
80 3 235 6 2 12 160 8-18 16.2
100 4 300 4.6 1.8 5 180 8-18 19
150 6 300 4.4 1.6 5 240 8-23 28
200 8 400 8 1.2 5 295 12-23 38
250 10 400 7.5 1 5 355 12-25 58
300 12 450 8 1 5 410 12-25 76
350 14 450 8 1 5 470 16-25 96
400 16 450 8 0.8 4 525 16-30 118
450 18 450 8 0.7 3.5 585 20-30 144
500 20 500 8 0.7 3.2 650 20-34 204
600 24 600 13 1.8 4 770 20-41 263
700 28 0.6 600 24 1.6 7.2 810 24-25 173
800 32 600 24 2.2 6 920 24-30 212
900 36 700 23 1.9 5.2 1020 24-30 265
1000 40 700 22 1.6 4.8 1120 28-30 306
1200 48 0.25 700 38 2.4 6.6 1320 32-30 383
1400 56 700 37 2 5.6 1520 36-30 445
1600 64 700 36 1.7 4.8 1730 40-30 526
注:此表系JB78法蘭連接尺寸標準。
