部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪 設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

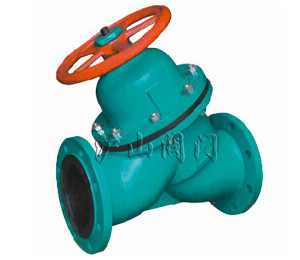

一、G45J直流式襯膠隔膜閥用途：
G45J直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
二、G45J直流式襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼手輪：鑄鐵
三、G45J直流式襯膠隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
四、G45J直流式襯膠隔膜閥結構特點：
堰式搪瓷隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
五、G45J直流式襯膠隔膜閥主要尺寸及重量:
DN
mm
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
質量
|
|
25
|
0.6
|
0.6
|
145
|
115
|
85
|
4-14
|
2
|
178
|
190
|
120
|
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
196
|
217
|
140
|
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
196
|
217
|
140
|
14
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
219
|
240
|
200
|
20
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
264
|
272
|
200
|
29
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
285
|
315
|
280
|
42
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
352
|
383
|
320
|
61
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
470
|
515
|
320
|
79．5
|
|
150
|
0．4
|
460
|
285
|
240
|
8-22
|
3
|
508
|
554
|
400
|
150
|
|
200
|
570
|
340
|
295
|
8-22
|
4
|
602
|
660
|
500
|
236．5
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
708
|
786
|
500
|
|
|
300
|
790
|
445
|
400
|
12-22
|
4
|
|
|
|
|
