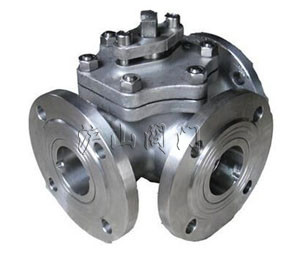

Q44(5)三通T型法蘭球閥


Q44(5)三通T型法蘭球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 Q44(5)三通T型法蘭球閥   產品型號 Q44(5)
  驅動方式 手動   連接形式 法蘭
  結構形式 浮動球球閥   密封結構 PTFE、對位聚苯
  壓力范圍 1.6~4.0MPa   公稱通徑 DN15-DN200
  常用材質 WCB   技術咨詢 021-31007323




一、Q44(5)三通T球閥 主要零件材質

零件名稱

材 質
GB ASTM

閥體、閥蓋

WCB

A216-WCB

密封圈

PTFE、對位聚苯

PTFE、對位聚苯

球體

1Cr18Ni9Ti

SS 304

閥座、閥桿

2Cr13

A246-416

雙頭螺柱

35CrMoA

A193-B7

二、Q44(5)三通T球閥 主要性能規范

公稱壓力 PN(MPa)

試驗壓力
殼體 Shell 高壓液密封 低壓氣密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

適用工況

適用介質

水、油品、氣等非腐蝕介質和酸堿腐蝕介質

適用溫度

-28-350℃

應用規范

連接法蘭

JB79-59、GB9113、HG20592-97、ANSI B16.5

檢驗試驗

GB9/T 9092-99、API 598

其余制造規范均按本廠標準

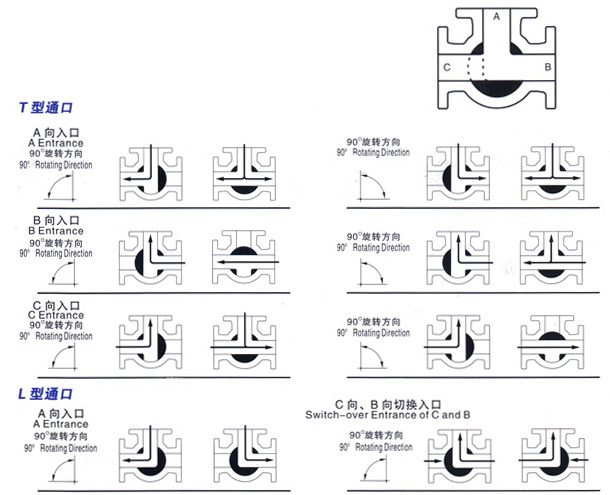

三、Q44(5)三通T球閥流向示意圖

 三通球閥流向示意圖

四、Q44(5)三通T球閥 主要外型連接尺寸表

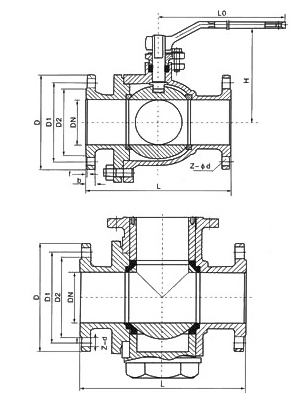

三通球閥結構圖



主要
尺寸

公稱通徑
15 20 25 32 40 50

L

150

150

180

200

220

240

H

90

90

102

115

135

140

W

140

140

155

250

250

350



主要
尺寸

公稱通徑
65 80 100 125 150 200

L

260

280

320

380

440

550

H

155

185

210

275

305

335

W

350

420

700

1000

1300

1800
