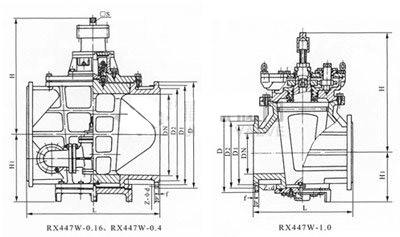

一、X47W正齒輪傳動油密封式旋塞閥結構

X47W正齒輪傳動油密封式旋塞閥根據其結構可分為升降式止回閥,旋啟式,蝶式,管道式,緩閉式和隔膜式止回閥等。

1,升降式止回閥的結構一般與截止閥相似,其閥瓣沿著通道中心線作升降運動,動作可靠,但流體阻力較大,適用于較小口徑的場合。升降式止回閥可氛圍直通式和

2,旋啟式止回閥的閥瓣繞轉軸做旋轉運動。其流體阻力一般小于升降式止回閥,它適用于較大口徑的場合。二通法蘭式旋塞閥根據閥瓣的數目可分為單瓣旋啟式,雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑場合。大口徑管路選用單瓣旋啟式止回閥時,為減少水錘壓力,采用能減小水錘壓力的緩閉止回閥閥門。雙瓣止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小,重量輕,是一種發展較快的止回閥;多瓣止回閥適用于大口徑管路;

3,蝶式止回閥的結構類似蝶閥,其結構簡單,流阻較小,水錘壓力亦較小;

4,隔膜式止回閥有多種結構形式,均采用隔膜作為啟閉件,由于其防水性能好,結構簡單,成本低,近年來發展較快,但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制;

二、X47W正齒輪傳動油密封式旋塞閥安裝要點

1),安裝位置,高度,進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。

2),保溫樣式旋塞閥安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體,填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。

3),在管線中不要使止回閥承受重量,大型的止回閥(aetv One-way valve)：應獨立支撐,使之不受管系產生的壓力的影響。

三、X47W正齒輪傳動油密封式旋塞閥主要零件及性能

四、X47W正齒輪傳動油密封式旋塞閥主要性能規范

五、X47W正齒輪傳動油密封式旋塞閥主要連接尺寸
