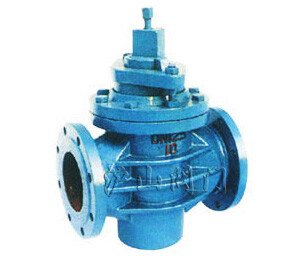

油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。
油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。國標法蘭卡套旋塞閥主要供開啟和關閉管道和設備介質之用。
二、油密封旋塞閥標準規范
設計制造標準：GB/T 12240-2008、GB/T 22130-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
三、油密封旋塞閥主要零件材料
|
零件名稱
|
閥體、塞子
|
填料
|
墊片
|
|
材料
|
灰鑄鐵
|
橡膠石棉盤根
|
橡膠石棉板
|
四、油密封旋塞閥主要性能規范
|
公稱壓力PN(MPa)
|
試驗壓力PS(MPa)
|
工作壓力P（MPa）
|
適用介質
|
適用溫度(℃)聚四氟乙烯
|
|
殼體
|
密封
|
|
1.0
|
1.5
|
1.1
|
1.0
|
煤氣、油品
|
≤100
|
五、油密封旋塞閥主要尺寸
|
公稱通徑DN（mm）
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
□S
|
Z-∮d
|
H1
|
|
50
|
170
|
160
|
125
|
100
|
32
|
4-∮18
|
315
|
|
65
|
220
|
180
|
145
|
120
|
36
|
4-∮18
|
360
|
|
80
|
250
|
195
|
160
|
135
|
46
|
4-∮18
|
455
|
|
100
|
300
|
215
|
180
|
155
|
50
|
8-∮18
|
500
|
|
125
|
350
|
245
|
210
|
185
|
55
|
8-∮18
|
510
|
|
150
|
400
|
280
|
240
|
210
|
60
|
8-∮23
|
605
|
|
200
|
480
|
335
|
295
|
265
|
60
|
8-∮23
|
760
|
|
250
|
530
|
390
|
350
|
320
|
85
|
12-∮23
|
800
|
|
300
|
610
|
440
|
400
|
368
|
100
|
12-∮23
|
820
|
