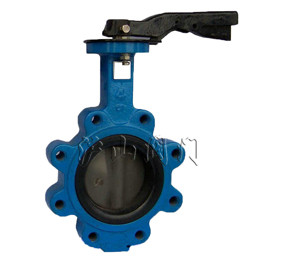

LD71Fs(全襯)凸耳式襯氟塑料蝶閥


LD71Fs(全襯)凸耳式襯氟塑料蝶閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 凸耳式襯氟塑料蝶閥   產品型號 LD71Fs
  驅動方式 手動   連接形式 對夾
  結構形式 中心垂直板   密封材料 橡膠、彈簧鋼
  壓力范圍 1.6~6.4MPa   公稱通徑 DN50-DN800
  常用材質 氟塑料、碳鋼、不銹鋼    技術咨詢 021-31007323



一、LD71Fs(全襯)凸耳式襯氟塑料蝶閥介紹


設計與制造:GB12238
結構長度:GB12221(20系列)
法蘭連接尺寸:ANSI B16.5

二、LD71Fs(全襯)凸耳式襯氟塑料蝶閥用途

凸耳式襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度和流體管路。具有強度高、美標蝶閥耐腐蝕性能好的特點。
適用溫度:≤100℃、≤120℃、≤150℃、(可按照襯里材料)
壓力等級:磅 150

三、LD71Fs(全襯)凸耳式襯氟塑料蝶閥測試

襯里層:電火花檢測
實驗與檢驗按API598標準
公稱壓力:PN閥體:Lb×1.5 密封:Lb×1.1

四、LD71Fs(全襯)凸耳式襯氟塑料蝶閥材料

閥體:碳鋼、不銹鋼 蝶圈:PTFE、PCTFE、FEP、PFA 蝶板:不銹鋼、碳鋼完全包覆氟塑料
蝶形彈性墊圈:彈簧鋼 驅動裝置:組合件

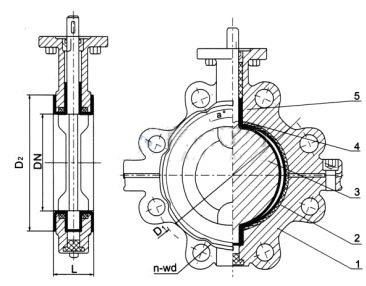

五、LD71Fs(全襯)凸耳式襯氟塑料蝶閥部件列表

1、閥體2、蝶圈3、蝶板4、四氟圈5、蝶形彈簧墊圈6、驅動裝置
公稱通徑 公稱壓力 L
mm
D1
mm
D2
mm
a°
mm
n-wd
in
蝸輪裝置 氣動裝置 電動裝置
DN NPS Class A B A B A B
50 2 150 43 120.5 92 45° 4-3/4 45 120 125 94 162 187
65 21/2 46 139.5 105 45° 4-3/4 45 120 165 108 162 187
80 3 46 152.5 127 22.5° 4-3/4 45 120 185 128 162 187
100 4 52 190.5 157 22.5° 8-3/4 45 120 185 128 162 187
125 5 56 216 186 22.5° 8-7/8 45 120 210 137 162 187
150 6 56 241.5 211 22.5° 8-W3/4 66 150 224 160 162 187
200 8 60 298.5 266 22.5° 8-W3/4 85 170 295 182 409 513
250 10 68 362 319 15° 12-W/7/8 85 170 382 228 409 513
300 12 78 432 370 15° 12-W7/8 106 205 382 228 409 513
350 14 78 476 429 15° 12-W1 106 205 440 262 409 513
400 16 102 540 480 11.25° 16-W1 130 240 585 332 409 513
500 20 127 635 585 20-W11/4 155 240 585 332 409 513
600 24 154 749.5 682 20-W11/4 169 306 585 332 409 513
