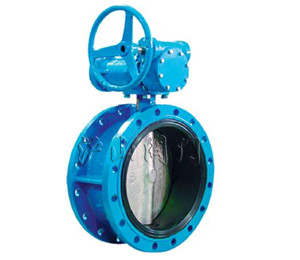

D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥 |
|
 |
| |
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
銷售：021-31007323
傳真：021-33321522
技術：021-31007323 |
|
|
|
|
產品名稱：
|
法蘭襯氟塑料蝶閥
|
產品型號：
|
D(6,9)41Fs、D341F、D341Fs
|
|
驅動方式：
|
渦輪、氣動、電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
中心垂直板
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
0.6～1.6MPa
|
公稱通徑：
|
DN50-DN1000
|
|
常用材質：
|
氟塑料
|
技術咨詢：
|
021-31007323
|
一、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥介紹
法蘭襯氟塑料蝶閥
D41F、D41Fs、D341F、D341Fs、
D641F、D641Fs、 D941F、D941Fs
設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216
二、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥用途
信號蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
三、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
四、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥材料
閥體：鑄鐵、碳鋼、不銹鋼 蝶板：不銹鋼、碳鋼完全包覆氟塑料
閥桿：碳鋼鍍鎳磷、不銹鋼 閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
驅動裝置：組合件
五、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥部件列表
1、閥體2、蝶圈3、蝶板4、蝶桿5、驅動裝置6、四氟圈7、填料圈8、蝶形彈簧
|
公稱通徑
|
L
mm
|
D
mm
|
D1
mm
|
D2
mm
|
b
mm
|
n-Фd
mm
|
f
mm
|
蝸輪裝置
|
氣動裝置
|
電動裝置
|
|
A
|
B
|
A
|
B
|
A
|
B
|
|
50
|
108
|
165
|
125
|
102
|
20
|
4-18
|
3
|
45
|
120
|
125
|
94
|
162
|
187
|
|
65
|
112
|
185
|
145
|
122
|
20
|
4-18
|
3
|
45
|
120
|
165
|
108
|
162
|
187
|
|
80
|
114
|
200
|
160
|
133
|
22
|
8-18
|
3
|
45
|
120
|
185
|
128
|
162
|
187
|
|
100
|
127
|
220
|
180
|
158
|
22
|
8-18
|
3
|
45
|
120
|
185
|
128
|
162
|
187
|
|
125
|
140
|
250
|
210
|
184
|
24
|
8-18
|
3
|
45
|
120
|
210
|
137
|
162
|
187
|
|
150
|
140
|
285
|
240
|
212
|
24
|
8-22
|
3
|
66
|
150
|
224
|
160
|
162
|
187
|
|
200
|
152
|
340
|
295
|
268
|
26
|
8-22
|
3
|
85
|
170
|
295
|
182
|
409
|
513
|
|
250
|
165
|
370
|
350
|
320
|
28
|
12-22
|
4
|
85
|
170
|
382
|
228
|
409
|
513
|
|
300
|
178
|
445
|
400
|
370
|
28
|
12-22
|
4
|
106
|
205
|
382
|
228
|
409
|
513
|
|
350
|
190
|
505
|
460
|
430
|
30
|
16-22
|
4
|
106
|
205
|
440
|
262
|
409
|
513
|
|
400
|
216
|
565
|
515
|
485
|
32
|
16-26
|
4
|
130
|
240
|
585
|
332
|
409
|
513
|
|
450
|
222
|
615
|
565
|
532
|
32
|
20-26
|
4
|
155
|
240
|
585
|
332
|
409
|
513
|
|
500
|
229
|
670
|
620
|
585
|
34
|
20-26
|
4
|
169
|
306
|
585
|
332
|
409
|
513
|
|
600
|
267
|
780
|
725
|
685
|
36
|
20-30
|
5
|
198
|
324
|
642
|
380
|
409
|
513
|
|
700
|
292
|
895
|
840
|
800
|
40
|
24-30
|
5
|
200
|
335
|
702
|
438
|
409
|
513
|
|
800
|
318
|
1015
|
950
|
905
|
44
|
24-33
|
5
|
241
|
356
|
702
|
438
|
409
|
513
|
|
900
|
330
|
1115
|
1050
|
1005
|
46
|
28-33
|
5
|
241
|
356
|
1890
|
440
|
409
|
563
|
|
1000
|
410
|
1230
|
1160
|
1110
|
50
|
28-36
|
5
|
241
|
356
|
1890
|
545
|
|
|
